ResiTHERM® 16 + 12 pour des fixations robustes sur façade isolée
ResiTHERM® 16 + 12 pour des fixations robustes sur façade isolée
ResiTHERM® 16 & 12 font la différence
Le seul système de montage à distance avec un ETA pour le béton et imperméable à la pluie battante.
Plus rapide à installer avec moins d'étapes d'installation que tout autre système sur le marché.
Fixation fiable et durable avec ETA (Agrément technique européen)
Une séparation thermique efficace évitant les ponts thermiques
Imperméable à la pluie battante jusqu'à une force de vent de 11 (seulement ResiTHERM® 16 & 12)
Gains de temps et d'argent
considérables grâce à une installation simple et rapide
Matériaux de haute qualité tels que l'acier inoxydable A4
Fabriqué en Allemagne (Aichach, Bavière)
Fixation fiable et durable avec ETA (Agrément technique européen)
Une séparation thermique efficace évitant les ponts thermiques
Imperméable à la pluie battante jusqu'à une force de vent de 11 (seulement ResiTHERM® 16 & 12)
Gains de temps et d'argent considérables grâce à une installation simple et rapide
Matériaux de haute qualité tels que l'acier inoxydable A4
Fabriqué en Allemagne (Aichach, Bavière)
Contents

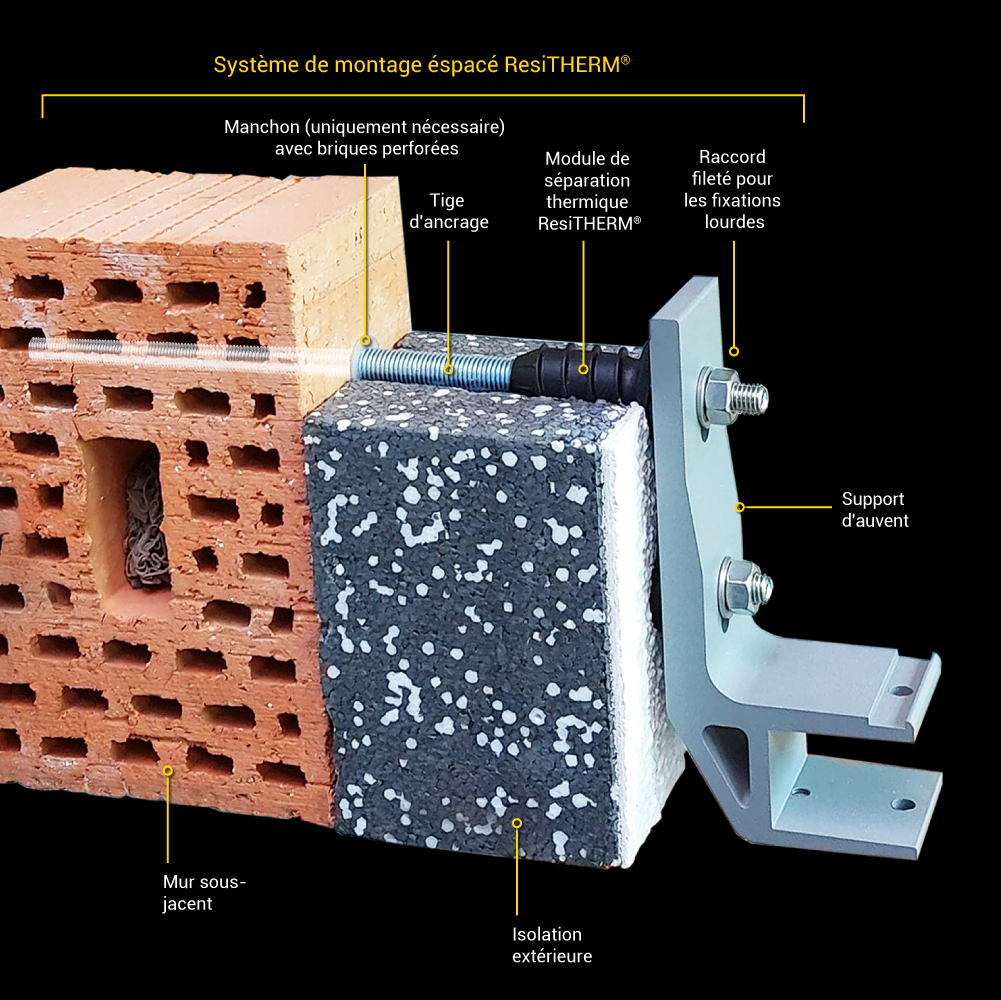

Qu'est-ce qu'un système de montage à distance ?
Le montage de charges lourdes telles que des balcons, des auvents ou des unités de climatisation sur une façade isolée ITE ( Isolation thermique par l'xtérieure ) est un défi car l'isolation seule n'offre pas un support suffisant pour l'installation de charges lourdes.
Le montage à distance, le montage en entretoise ou le montage en retrait signifie que la solution de fixation comble une distance qui n'offre pas un support suffisant pour l'installation (dans ce cas, l'isolation thermique) - au moyen d'une tige d'ancrage. Elle s'ancre solidement dans le mur sous-jacent, offrant un support fiable pour la fixation sur la façade extérieure.

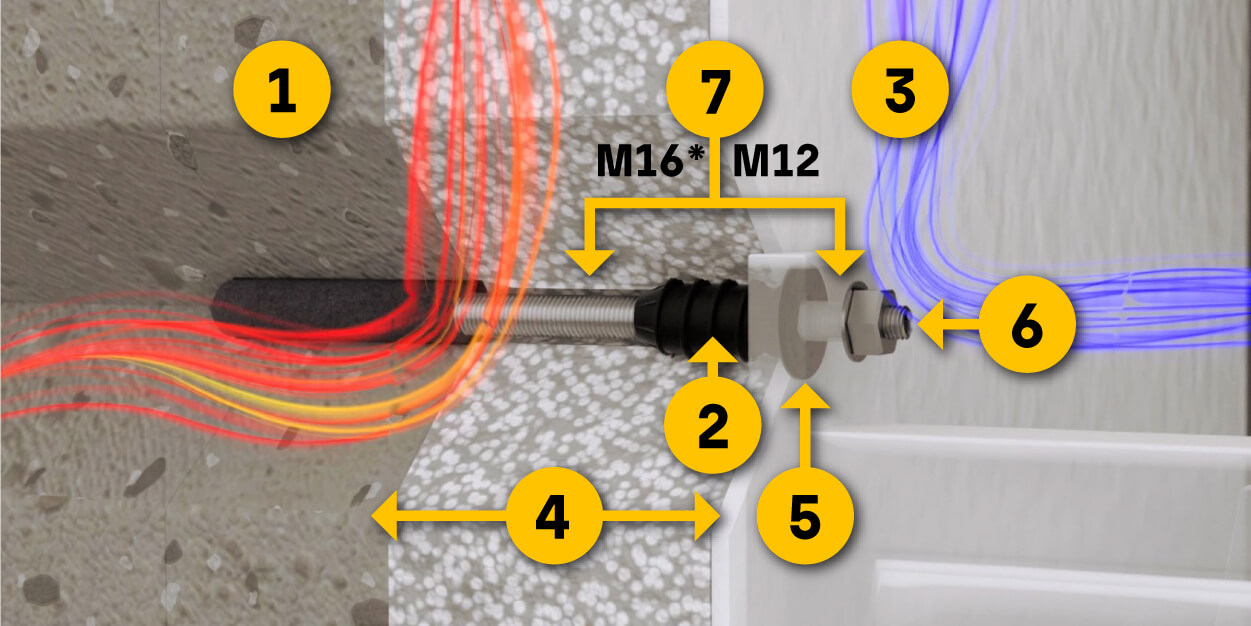

Une solution de fixation, de nombreux avantages
Convient à tous les matériaux de construction courants : tels que le béton, le béton cellulaire, la maçonnerie (briques pleines et perforées)

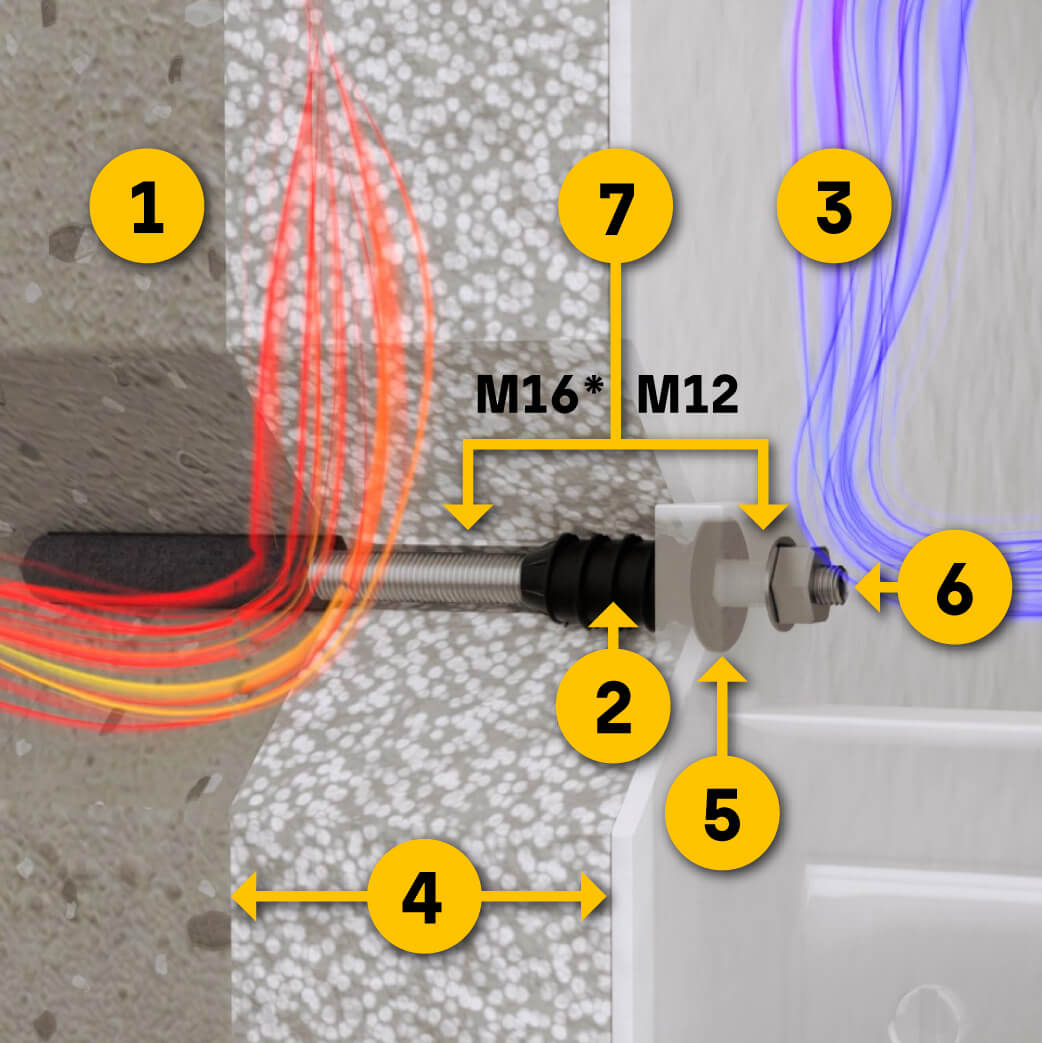

Module de séparation thermique :
Le module de séparation thermique empêche les ponts thermiques et comporte un filetage spécial. Ce filetage spécialement mis au point se visse de lui-même dans le matériau d'isolation - vous gagnez du temps car aucun outil supplémentaire n'est nécessaire.
Récompensé par le German Design Award 2023 pour l'excellence de la conception de ce produit :
Pas de ponts thermiques :
Une séparation thermique efficace évite les ponts thermiques et protège contre les moisissures et les pertes de chaleur.
Grande flexibilité d'application :
Un seul kit pour tous les types d'isolation et toutes les épaisseurs de 60 à 300 mm dans le béton et de 60 à 250 mm dans les briques perforées (ResiTHERM® 16), et de 60 à 220 mm dans le béton et de 60 à 160 mm dans les briques perforées (ResiTHERM® 12).
Fixation résistante à la pluie battante et au vent :
Le joint EPDM prémonté et résistant aux intempéries garantit une étanchéité parfaite contre la pluie battante jusqu'à une force de vent de 11 (tempête violente), testé selon la norme DIN EN 1027, aucun travail ultérieur n'est nécessaire, comme le scellement du point de fixation.
Matériaux de haute qualité :
Aucun risque de corrosion grâce à des matériaux de haute qualité tels que l'acier inoxydable A4 et le module de séparation renforcé de fibres de verre.
Tiges d'ancrage réajustables :
La profondeur de vissage des tiges filetées M12 et M16 peut être modifiée.
Convient à tous les matériaux de construction courants: tels que le béton, le béton cellulaire, la maçonnerie (briques pleines et perforées)
Module de séparation thermique:
Le module de séparation thermique empêche les ponts thermiques et comporte un filetage spécial. Ce filetage spécialement mis au point se visse de lui-même dans le matériau d'isolation - vous gagnez du temps car aucun outil supplémentaire n'est nécessaire.
Récompensé par le German Design Award 2023 pour l'excellence de la conception de ce produit :
Pas de ponts thermiques:
Une séparation thermique efficace évite les ponts thermiques et protège contre les moisissures et les pertes de chaleur.
Grande flexibilité d'application:
Un seul kit pour tous les types d'isolation et toutes les épaisseurs de 60 à 300 mm dans le béton et de 60 à 250 mm dans les briques perforées (ResiTHERM® 16), et de 60 à 220 mm dans le béton et de 60 à 160 mm dans les briques perforées (ResiTHERM® 12).
Fixation résistante à la pluie battante et au vent:
Le joint EPDM prémonté et résistant aux intempéries garantit une étanchéité parfaite contre la pluie battante jusqu'à une force de vent de 11 (tempête violente), testé selon la norme DIN EN 1027, aucun travail ultérieur n'est nécessaire, comme le scellement du point de fixation.
Matériaux de haute qualité:
Aucun risque de corrosion grâce à des matériaux de haute qualité tels que l'acier inoxydable A4 et le module de séparation renforcé de fibres de verre.
Tiges d'ancrage réajustables:
La profondeur de vissage des tiges filetées M12 et M16 peut être modifiée.
Montage rapide avec ResiTHERM® 16 & 12
Vidéo ResiTHERM® 16 montage sur béton
Vidéo ResiTHERM® 16 montage sur brique creuse
Une installation rapide et facile du système de montage à distance ResiTHERM® 16:
1 . Percez un trou - La profondeur du trou varie en fonction de l'épaisseur de l'isolant et du substrat.
2. Coupez le ResiTHERM® 16 ou ResiTHERM® 12 à la longueur voulue.
3. Remplissez le trou de forage avec du mortier d'injection (pour les briques perforées : utiliser un manchon de tamisage).
4. Vissez le ResiTHERM® 16 ou 12 jusqu'à ce que le joint soit pressé contre l'enduit, le module de séparation thermique s'enfonce dans l'isolation.
5. C'EST FAIT !
Laissez durcir le mortier d'injection et montez la fixation.
Veuillez vous référer aux instructions d'assemblage pour tous les détails :
Vidéo ResiTHERM® 16 montage dans le béton
Video ResiTHERM® 16 montage dans la brique creuse
Une installation rapide et facile du système de montage à distance ResiTHERM® 16:
1 . Percez un trou - La profondeur du trou varie en fonction de l'épaisseur de l'isolant et du substrat.
2. Coupez le ResiTHERM® 16 ou ResiTHERM® 12 à la longueur voulue.
3. Remplissez le trou de forage avec du mortier d'injection (pour les briques perforées : utiliser un manchon de tamisage).
4. Vissez le ResiTHERM® 16 ou 12 jusqu'à ce que le joint soit pressé contre l'enduit, le module de séparation thermique s'enfonce dans l'isolation.
5. C'EST FAIT !
Laissez durcir le mortier d'injection et montez la fixation.
Veuillez vous référer aux instructions d'assemblage pour tous les détails :
Mieux vaut prévenir que guérir - ResiTHERM® 16 & 12
Si des charges lourdes telles que des auvents, des marquises, des balcons, des voiles solaires ou des unités de climatisation doivent être fixées à l'isolation extérieure, la fixation dans le matériau d'isolation ne suffit pas.
Le défi consiste à traverser le matériau isolant sans créer de pont thermique et à créer un ancrage sûr dans le mur, par exemple dans le béton ou la brique perforée. ResiTHERM® 16 et ResiTHERM® 12 répondent à ces deux exigences, voire les dépassent, car ces produits innovants sont également faciles et rapides à installer et, contrairement aux produits conventionnels, ils bénéficient d'un ATE (Agrement Technique Européen).

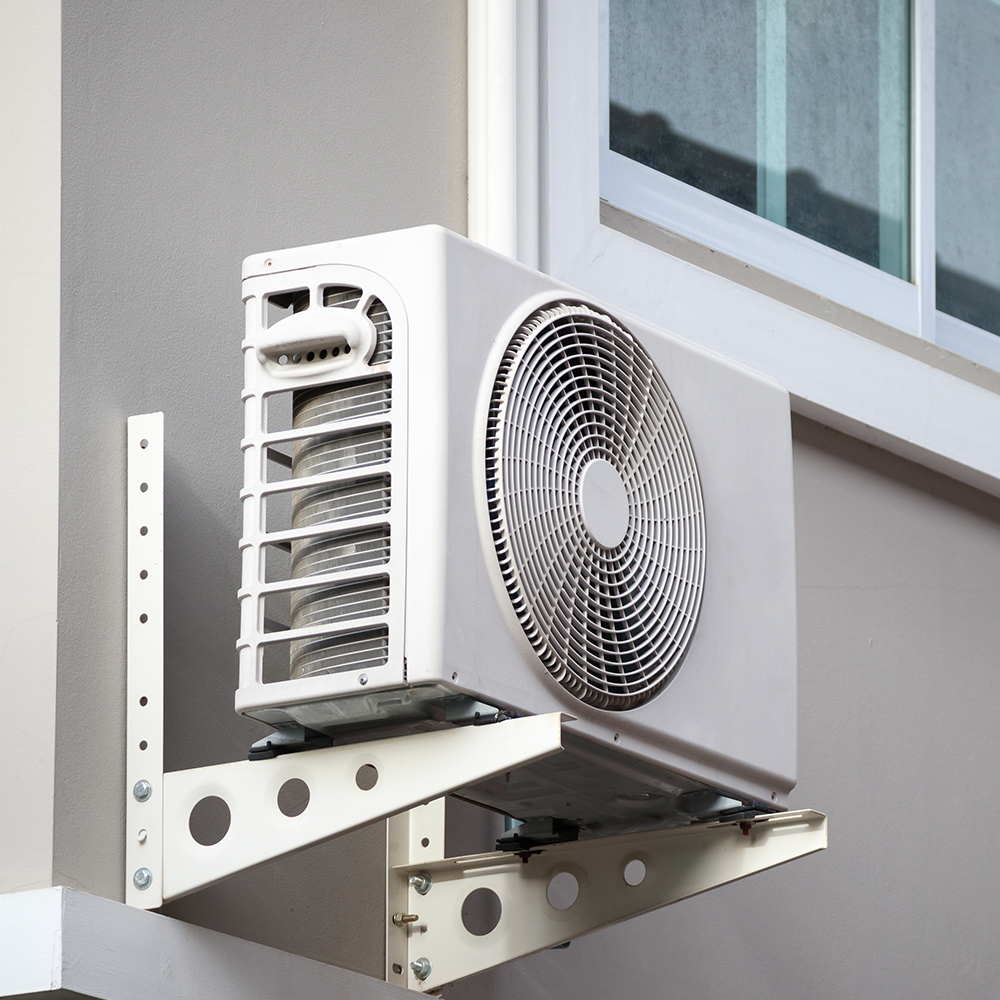

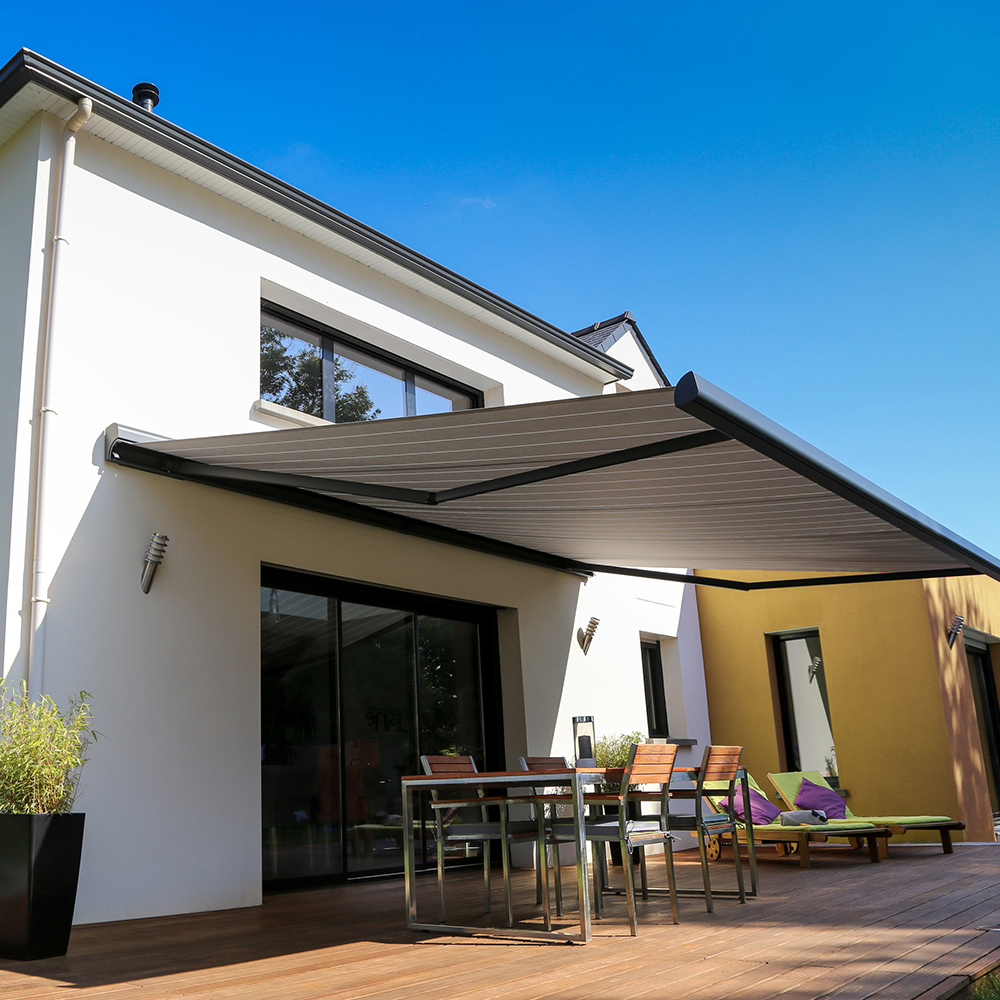

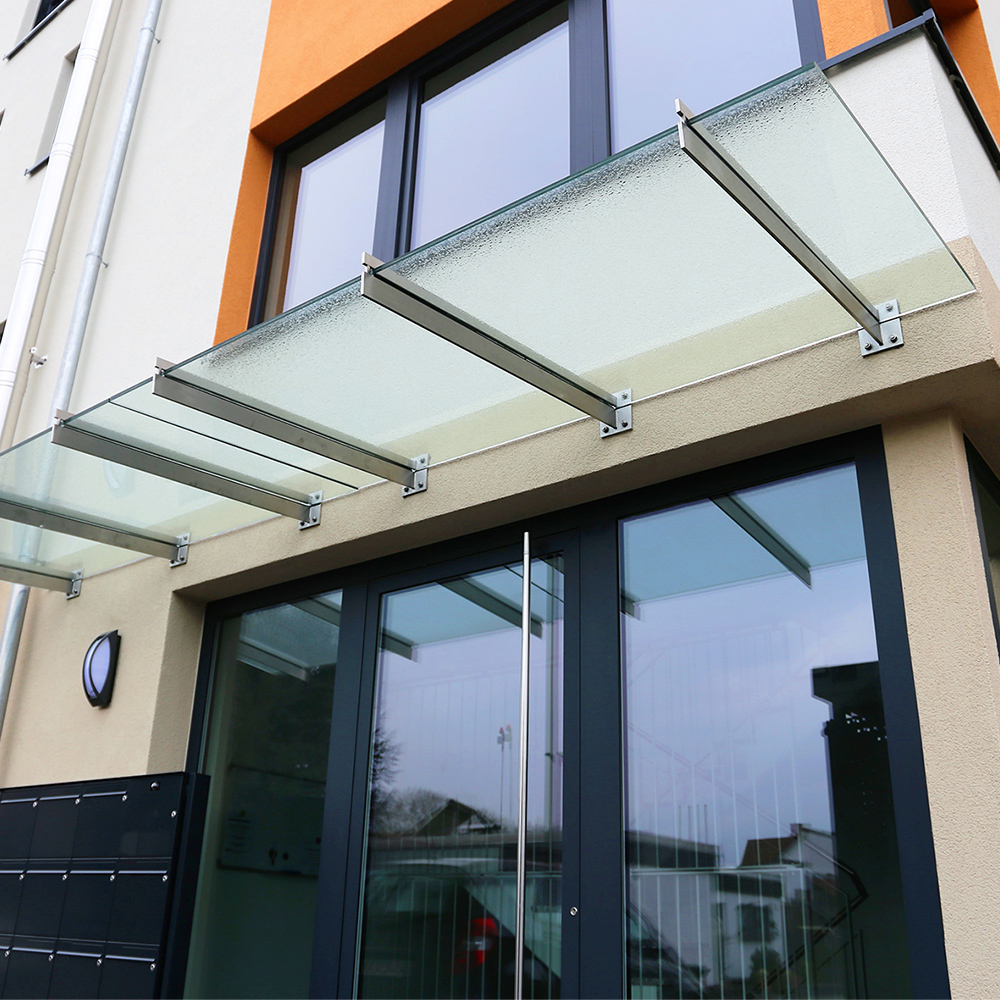

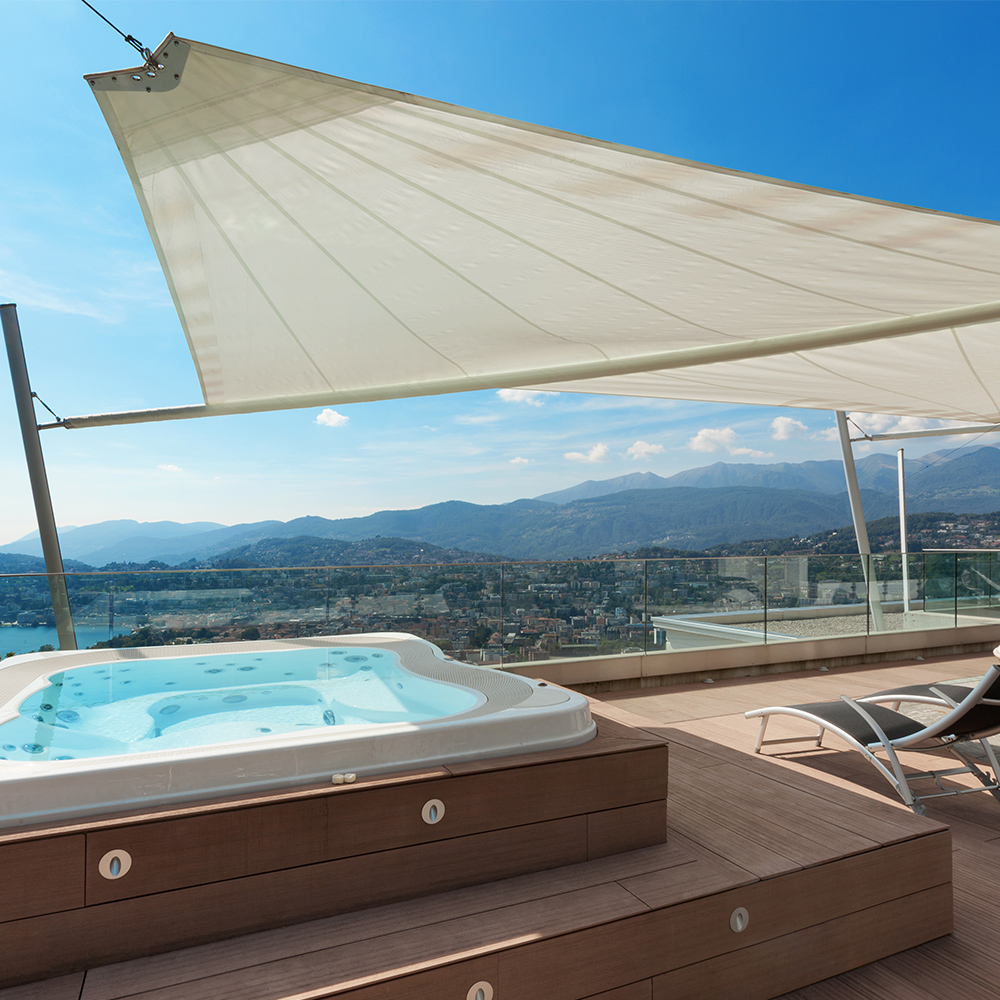

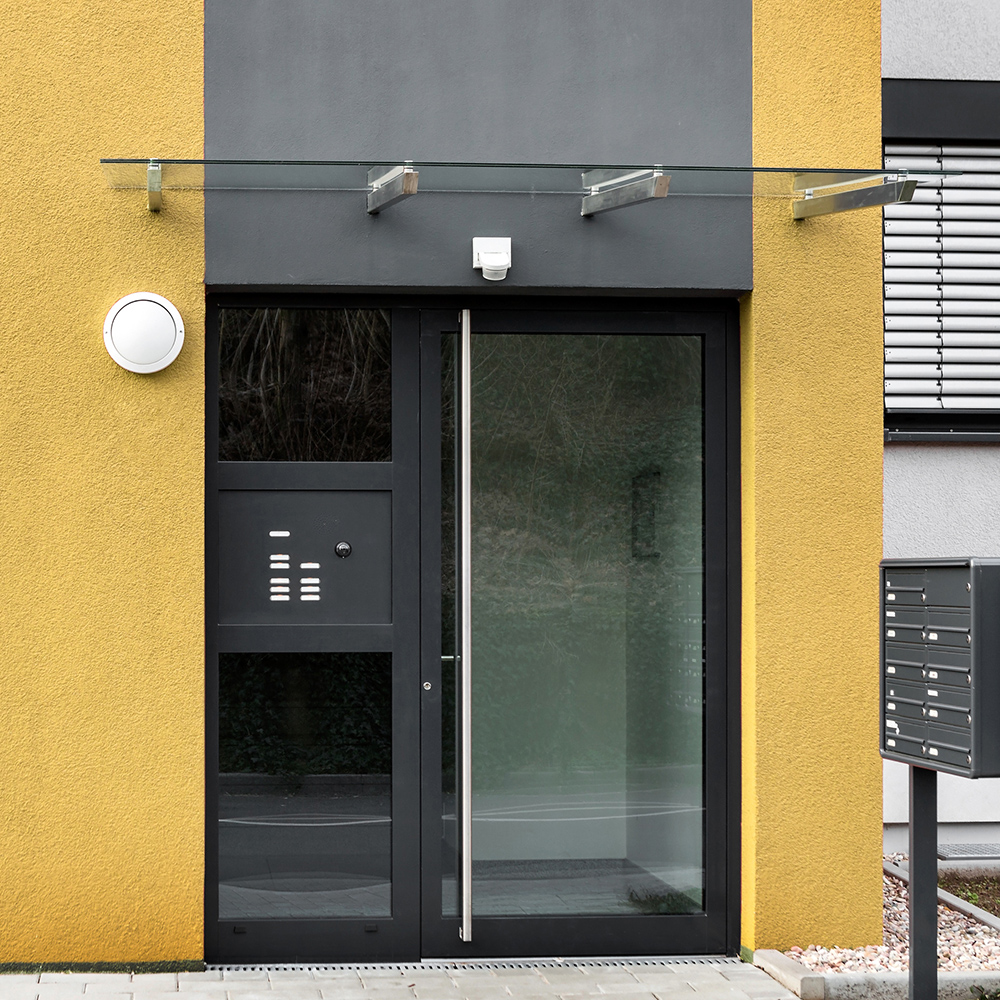

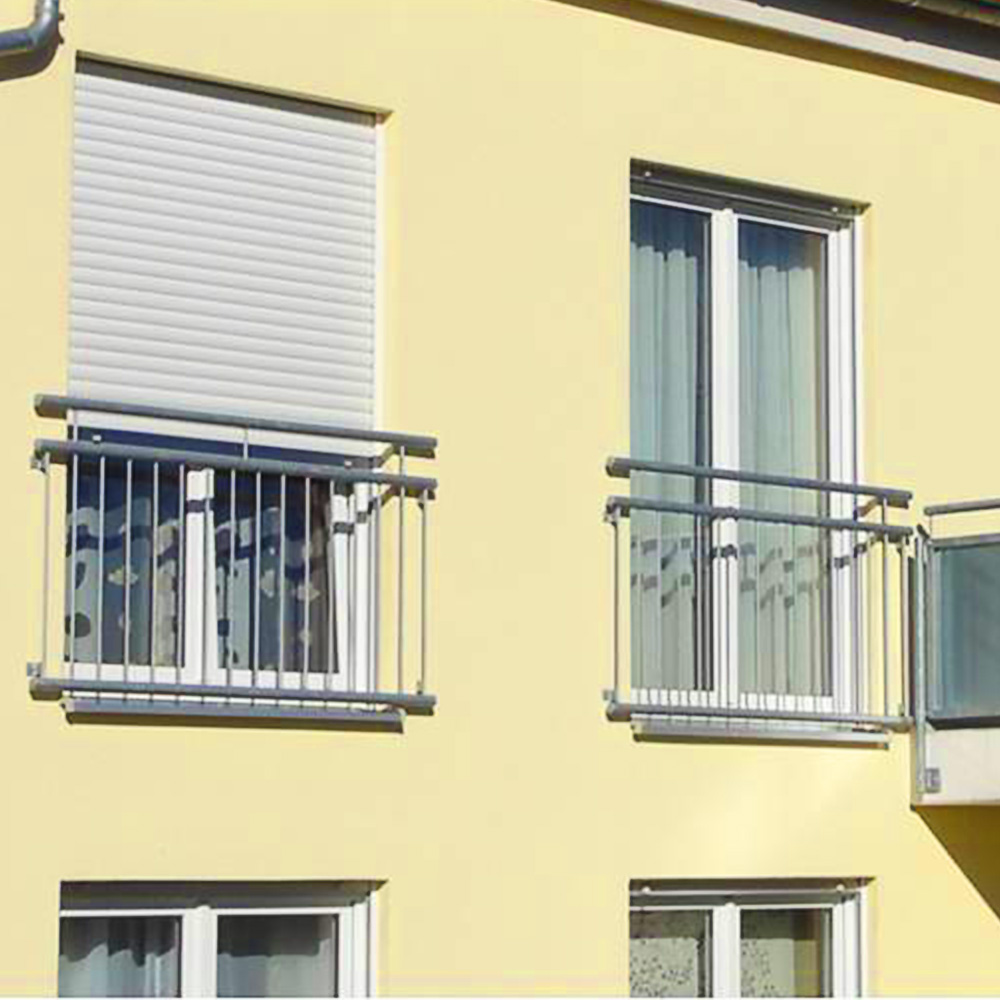

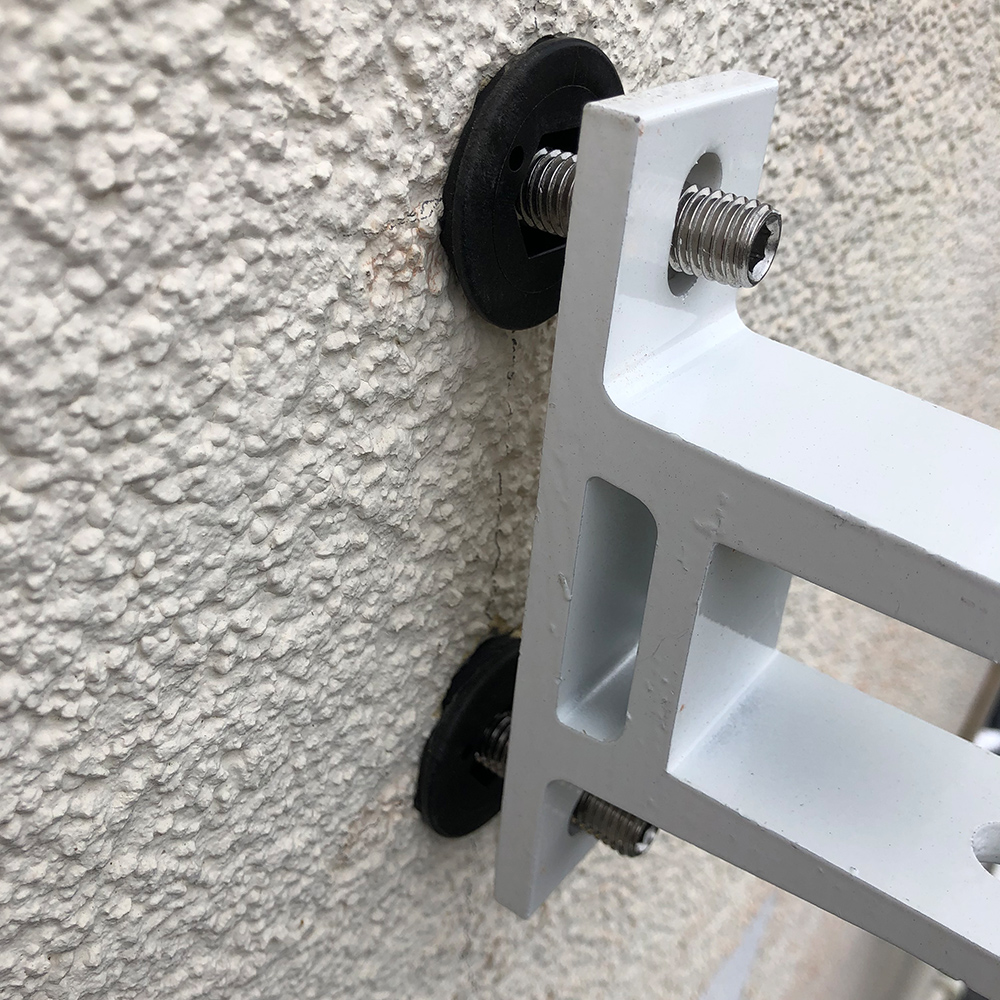

Applications typiques du ResiTHERM® 16
Les applications mentionnées étant des applications de sécurité dont la défaillance peut mettre en danger les personnes, ResiTHERM® 16 & 12 ont été soumis à des tests complets conformément à l'état actuel de la technique. Ce sont les seuls produits de ce type sur le marché qui disposent d'un ATE. Les produits de fixation dotés d'un ATE sont non seulement reconnus dans tous les États membres de l'UE, mais aussi au-delà, souvent dans le monde entier. Découvrez pourquoi vous devriez utiliser des produits approuvés par l'ATE.
Dans notre guide de sélection de fixations sur isolants, vous découvrirez les produits que nous recommandons pour d'autres applications telles que les lampes, les boîtes aux lettres, les corniches, les profilés de raccordement mural sur les carports, les descentes d'eau de pluie et bien d'autres choses encore. Nous expliquons quel produit est le mieux adapté en fonction de l'isolation et des valeurs de charge :
Les applications mentionnées étant des applications de sécurité dont la défaillance peut mettre en danger les personnes, ResiTHERM® 16 & 12 ont été soumis à des tests complets conformément à l'état actuel de la technique. Ce sont les seuls produits de ce type sur le marché qui disposent d'un ATE. Les produits de fixation dotés d'un ATE sont non seulement reconnus dans tous les États membres de l'UE, mais aussi au-delà, souvent dans le monde entier. Découvrez pourquoi vous devriez utiliser des produits approuvés par l'ATE.
Dans notre guide de sélection de fixations sur isolants, vous découvrirez les produits que nous recommandons pour d'autres applications telles que les lampes, les boîtes aux lettres, les corniches, les profilés de raccordement mural sur les carports, les descentes d'eau de pluie et bien d'autres choses encore. Nous expliquons quel produit est le mieux adapté en fonction de l'isolation et des valeurs de charge :

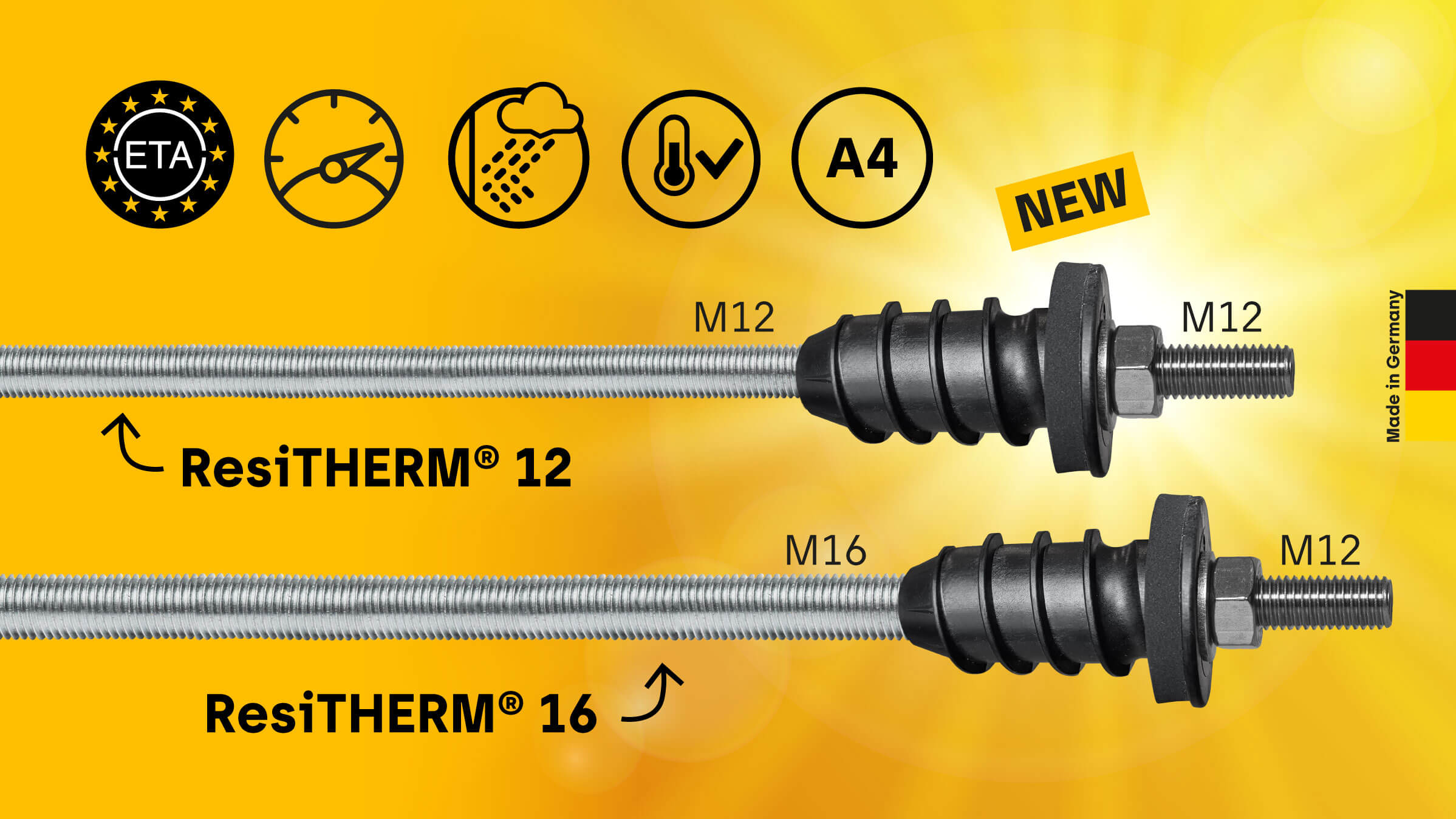

ResiTHERM® 16 & ResiTHERM® 12 - Contenu des kits et des variantes
Comme ResiTHERM® 16, ResiTHERM® 12 est approuvé par l'ETA, étanche à la pluie battante selon la norme DIN EN 1027 et rapide à installer. Les deux produits innovants se distinguent par le diamètre de la tige filetée qui se trouve dans le mur - M12 pour ResiTHERM® 12 par rapport à la tige filetée M16 plus grande pour ResiTHERM® 16.
Contactez-nous pour en savoir plus ou pour précommander le produit.
Contenu

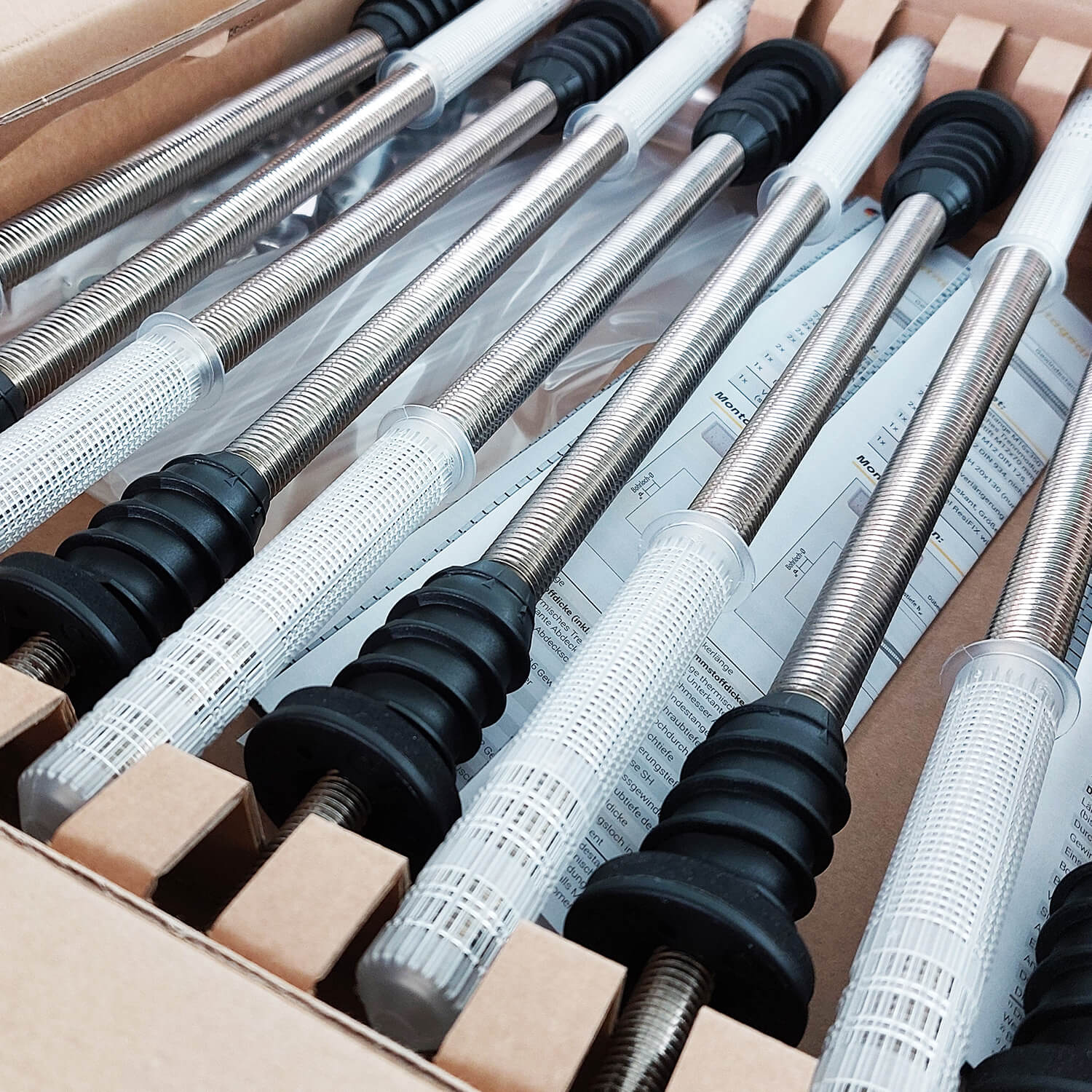

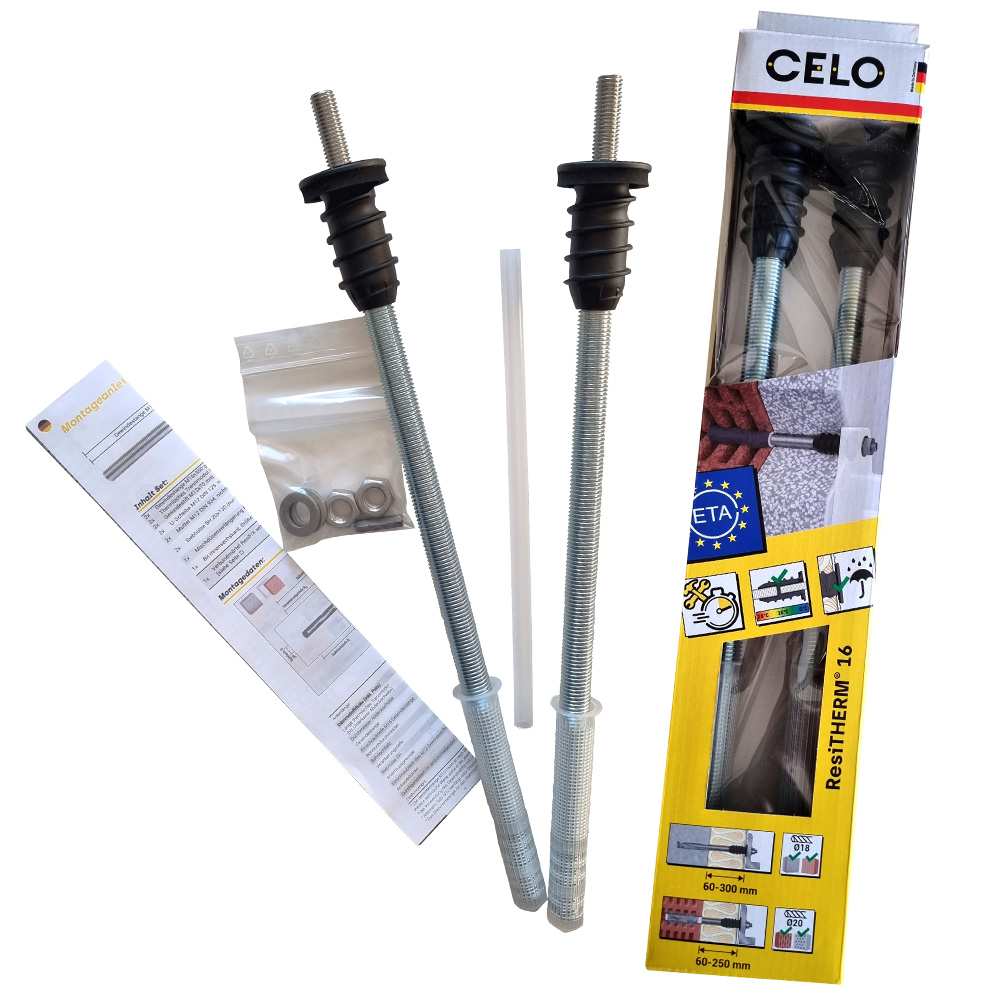

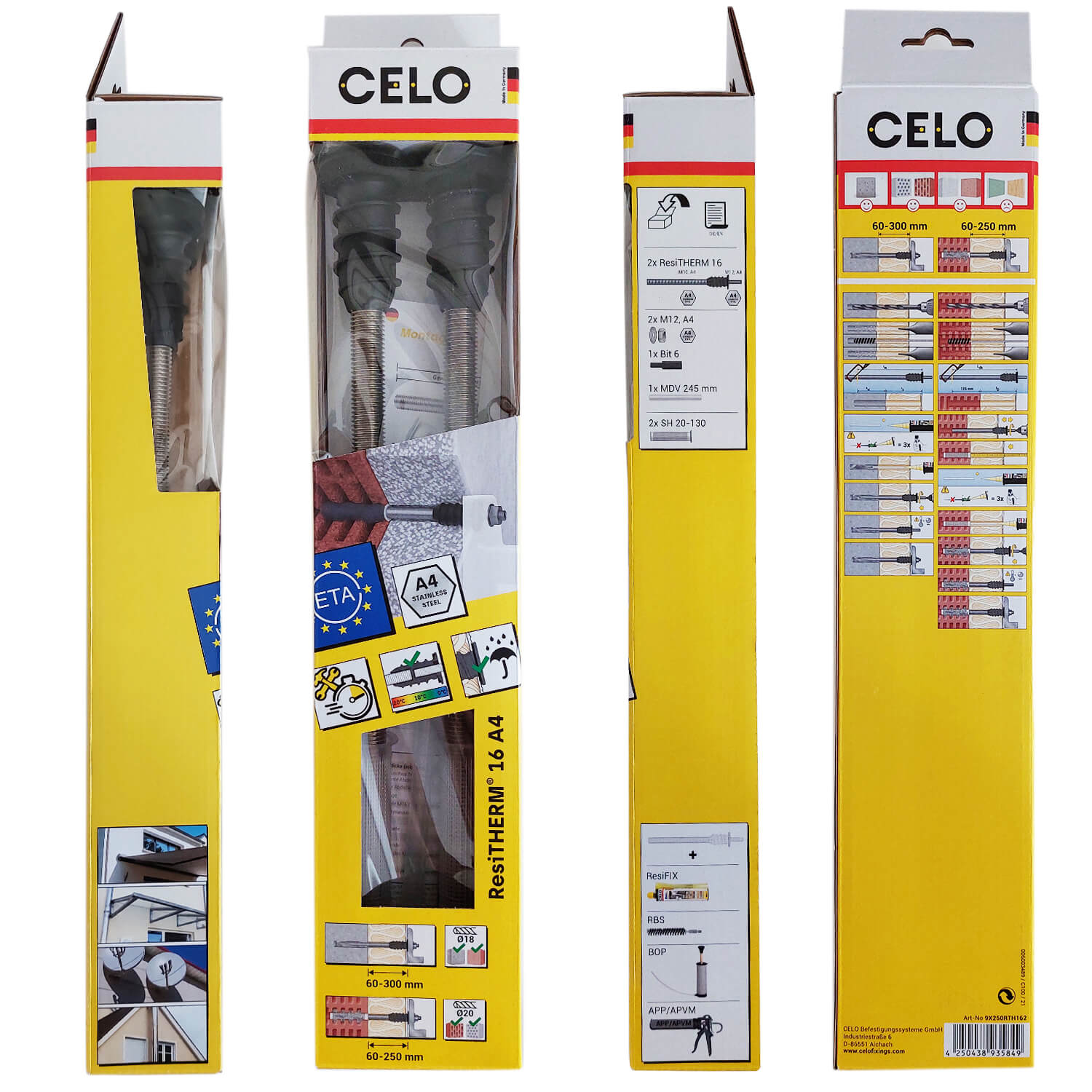

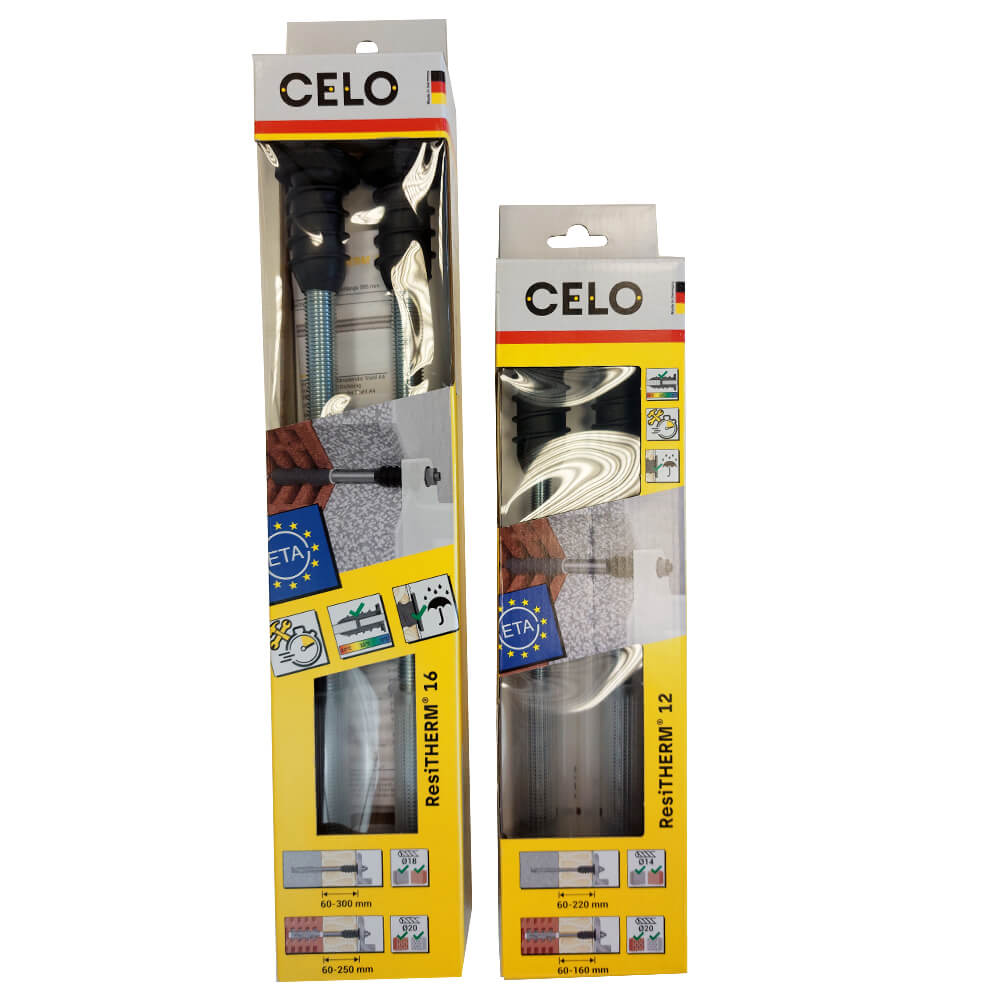

ResiTHERM® 16 et ResiTHERM® 12 sont disponibles en deux kits de 2 faciles à utiliser ou en paquet de 20.
Un set de 2 ResiTHERM® 16 contient :
- 2x ResiTHERM® 16, module de séparation thermique M16 / M12
au lieu de ResiTHERM® 12:
2x ResiTHERM® 12, module de séparation thermique M12 / M12 - 2x Tige filetée M16, DIN 976, zinguée, qualité d'acier 8.8
au lieu de ResiTHERM® 12:
2x Tige filetée M12, DIN 976, zinguée, qualité d'acier 8.8 - 2x goujon fileté M12x70, DIN 913, acier inoxydable A4
- 2x Ecrou hexagonal M12, DIN 934, acier inoxydable A4
- 2x Rondelle M12, DIN 125, acier inoxydable A4
- 1x Embout à douille hexagonal, 1/4 pouce, taille 6
- 1x Rallonge de canule de mélange 245 mm
- 2x Douille en plastique SH 20x130 mm
- 1x Manuel d'instructions
Pour une installation sûre, le mortier d'injection ResiFIX est nécessaire (voir la section suivante sur les accessoires).
ResiTHERM® 16 & 12 sont disponibles en deux variantes :
zingué ou acier inoxydable
Alors que les parties métalliques extérieures sont toujours en acier inoxydable A4, la tige filetée située dans l'isolation et le mur diffère pour les deux variantes. Elle est disponible en acier zingué ou en acier inoxydable A4.
• Profils de raccordement mural
• Profils de protection de soubassement
• Couvercles de corniche
• Détecteurs de mouvement
• Éclairages
• Panneaux de signalisation
• Panneau isolant en polystyrène XPS
(Styrodur, isolation périphérique)
• Isolation en fibre de bois
Contenu
ResiTHERM® 16 et ResiTHERM® 12 sont disponibles en deux kits de 2 faciles à utiliser ou en paquet de 20.
Un set de 2 ResiTHERM® 16 contient :
- 2x ResiTHERM® 16, module de séparation thermique M16 / M12
au lieu de ResiTHERM® 12:
2x ResiTHERM® 12, module de séparation thermique M12 / M12 - 2x Tige filetée M16, DIN 976, zinguée, qualité d'acier 8.8
au lieu de ResiTHERM® 12:
2x Tige filetée M12, DIN 976, zinguée, qualité d'acier 8.8 - 2x goujon fileté M12x70, DIN 913, acier inoxydable A4
- 2x Ecrou hexagonal M12, DIN 934, acier inoxydable A4
- 2x Rondelle M12, DIN 125, acier inoxydable A4
- 1x Embout à douille hexagonal, 1/4 pouce, taille 6
- 1x Rallonge de canule de mélange 245 mm
- 2x Douille en plastique SH 20x130 mm
- 1x Manuel d'instructions
Pour une installation sûre, le mortier d'injection ResiFIX est nécessaire (voir la section suivante sur les accessoires).
ResiTHERM® 16 & 12 sont disponibles en deux variantes :
zingué ou acier inoxydable
Alors que les parties métalliques extérieures sont toujours en acier inoxydable A4, la tige filetée située dans l'isolation et le mur diffère pour les deux variantes. Elle est disponible en acier zingué ou en acier inoxydable A4.
Nombreux accessoires

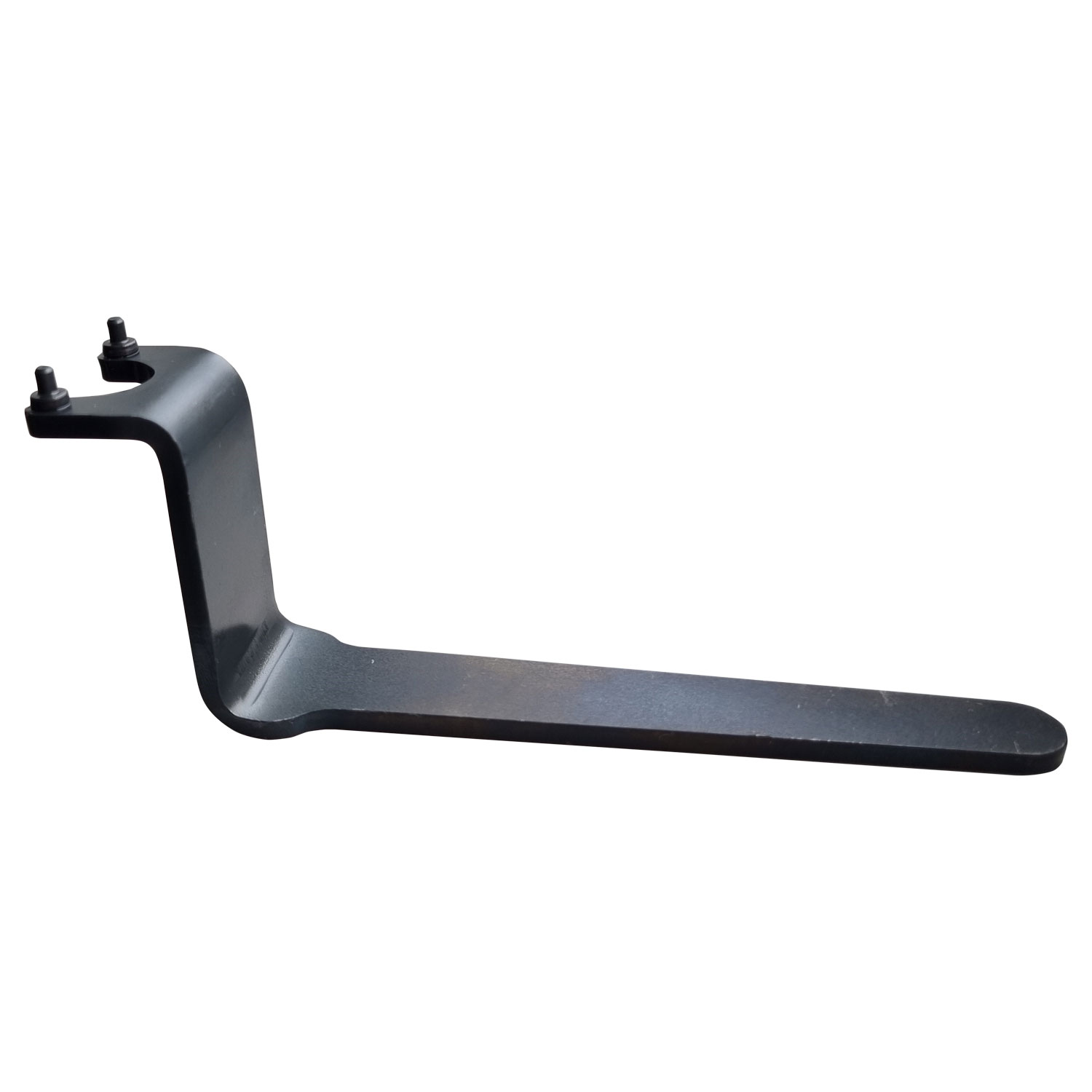

Tournevis à deux trous, DIN 3116C pour l'ajustement de ResiTHERM® 16

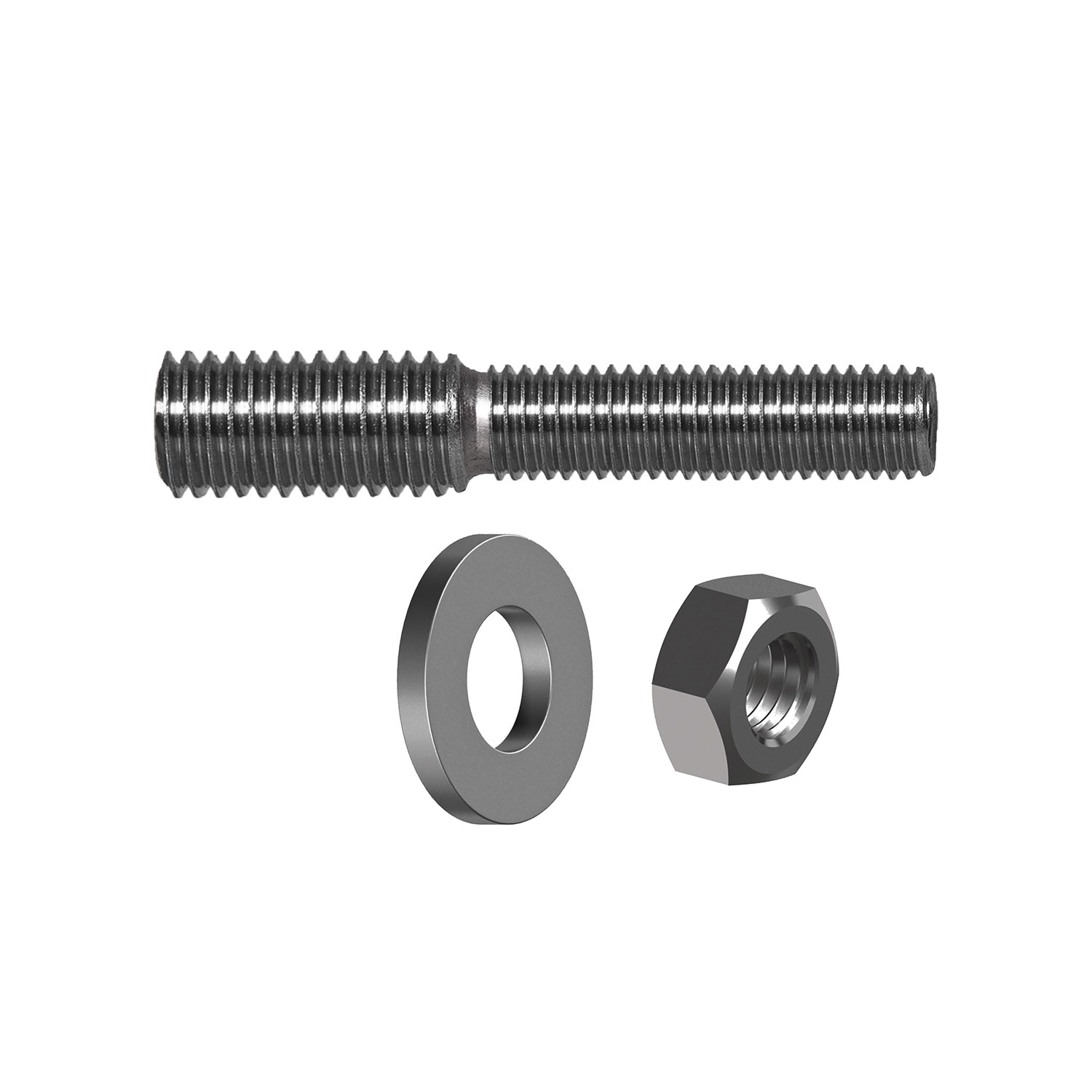

Adaptateur pour goujon fileté M12/M10, acier inoxydable A4, inclut écrou M10 et rondelle

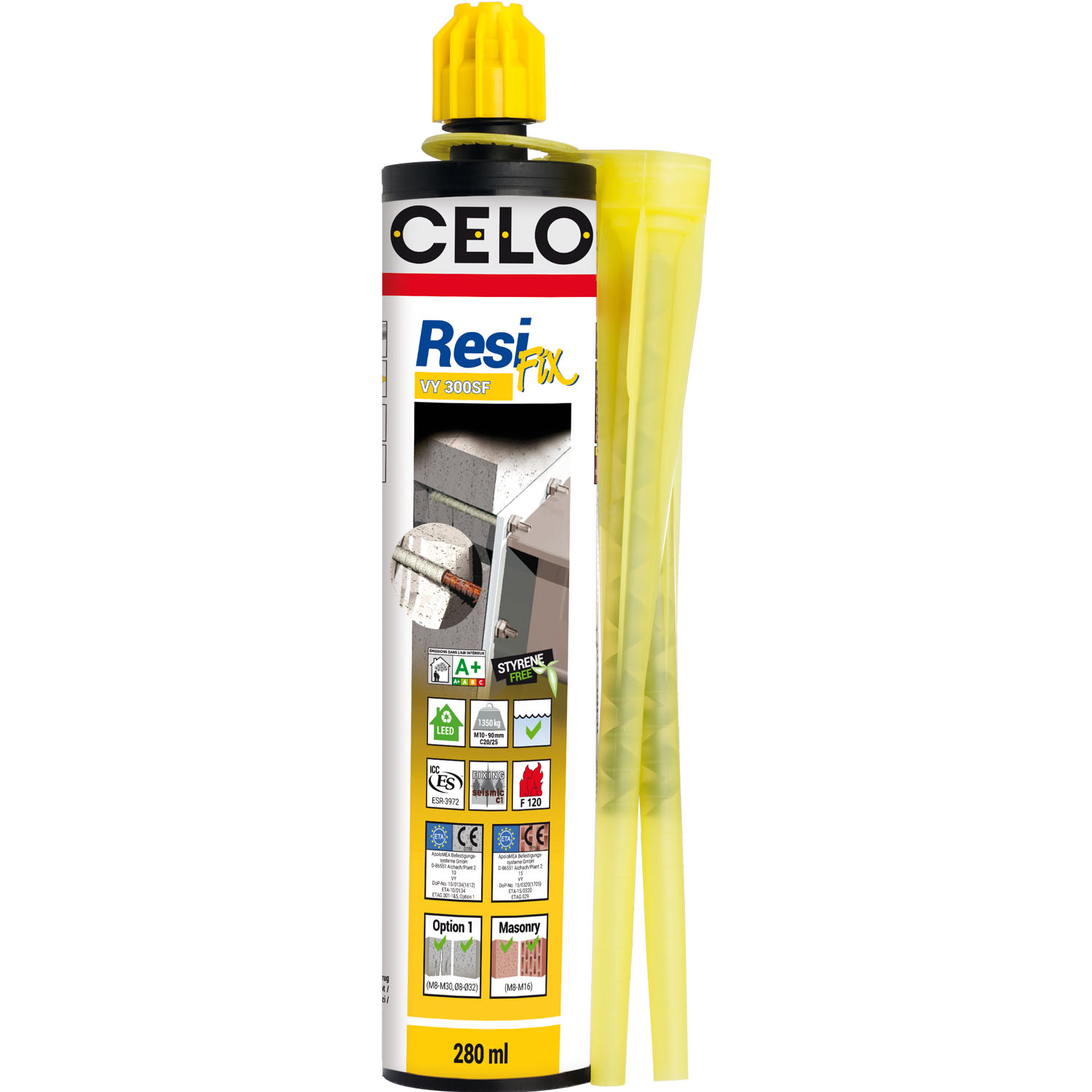

Mortier d'injection ResiFIX Vinylester VYSF (sans styrène)

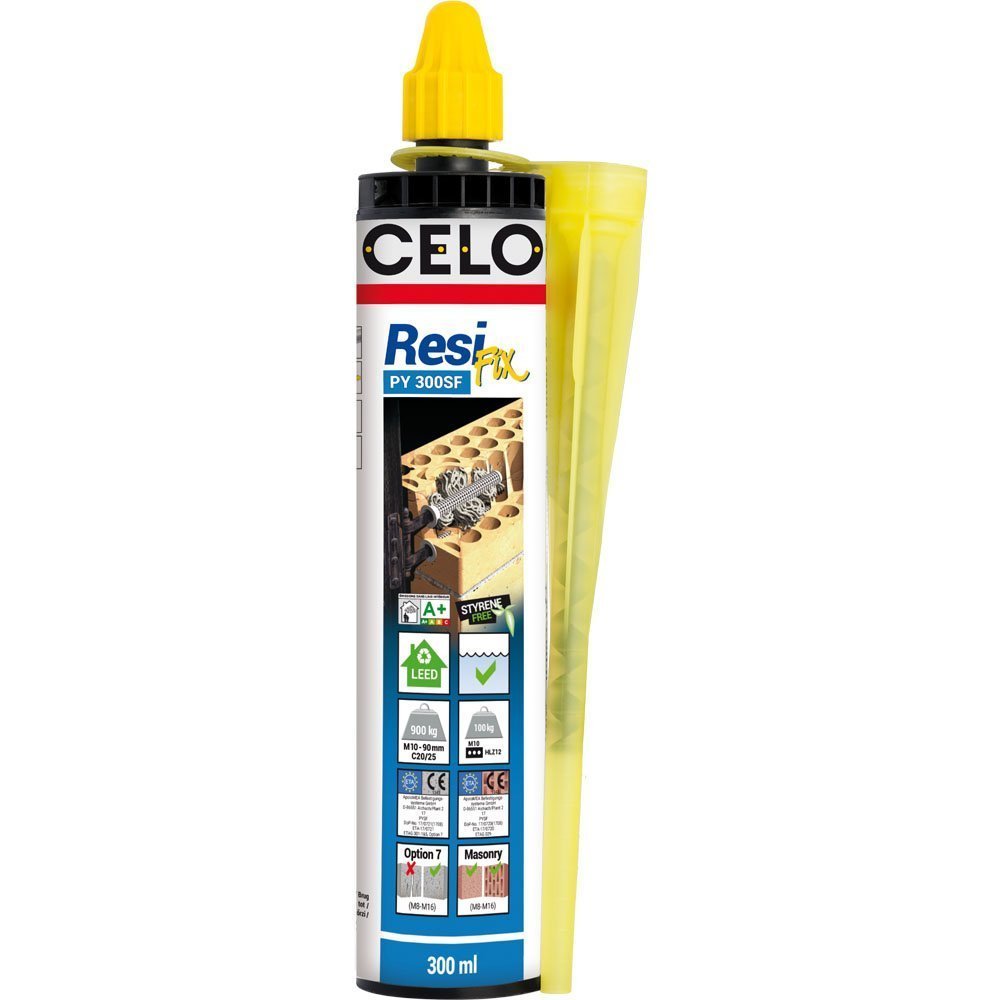

Mortier d'injection ResiFIX Polyester PYSF (sans styrène)
Tournevis à deux trous, DIN 3116C pour l'ajustement de ResiTHERM® 16
Adaptateur pour goujon fileté M12/M10, acier inoxydable A4, inclut écrou M10 et rondelle
Mortier d'injection ResiFIX Vinylester VYSF (sans styrène)
Mortier d'injection ResiFIX Polyester PYSF (sans styrène)
Éviter les ponts thermiques et réduire les coûts de chauffage ?
Lorsque l'enveloppe du bâtiment perd de la chaleur à certains endroits, on parle de ponts thermiques, de ponts de froid ou de ponts de chaleur. Ces pertes de chaleur peuvent se produire lorsque, entre autres, des auvents, des boîtes aux lettres, des numéros de maison, etc. sont posés sur l'isolation extérieure, car ils interrompent l'isolation au point de fixation et permettent au froid de pénétrer.
Les ponts thermiques peuvent avoir un impact négatif sur votre portefeuille, votre santé et même la structure du bâtiment. Découvrez pourquoi vous devez éviter les ponts thermiques - ou assurer la séparation thermique - et comment les bonnes solutions de fixation peuvent vous aider à économiser sur les coûts de chauffage et à préserver l'efficacité énergétique de votre bâtiment.
CELO est votre spécialiste des fixations pour isolant
Années d'expérience dans le développement, la fabrication et la distribution de solutions de fixation techniques
Solutions différentes de fixation pour les façades isolées, pour les charges légères et lourdes
Pays du monde entier où nous fournissons nos produits avec succès
Employés qui s'efforcent de vous offrir des produits et des services de qualité supérieure.
Années d'expérience dans le développement, la fabrication et la distribution de solutions de fixation techniques
Solutions différentes de fixation pour les façades isolées, pour les charges légères et lourdes
Pays du monde entier où nous fournissons nos produits avec succès
Employés qui s'efforcent de vous offrir des produits et des services de qualité supérieure.
Vous avez des questions concernant les installations de séparation thermique sur les ITE ( Isolation Thermique par l'Extérieur ) ?
Notre équipe de conseillers techniques compétents vous fournira des conseils complets sur les questions relatives à votre utilisation.
